Пневмораспределитель
У71-22А, У71-24А, У71-26А

Назначение и область применения



Пневмораспределители типа У71-2..А относятся к группе трехлинейных сдвоенных пневмораспределителей с пневматической блокировкой, односторонним электропневматическим возвратом и ручным дублированным управлением. Пневмораспределители типа У71-2..А применяют для управления кузнечно-прессовыми и другими машинами. Пневмораспределители типа У71-2..А работают на сжатом воздухе давлением от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433, содержащего распыленное масло вязкостью 10…35 мм2/с (сСт) при температуре 50ºС с концентрацией из расчета 2…4 капли на 1 м3 воздуха, приведенного к условиям по ГОСТ 12449.

В завимости от завода-изготовителя данный тип пневмораспределителей может иметь маркировку У71-2..А (производство РФ) или 3МП.. (производство Украина).

Технические данные:

Пневмораспределители типа У71-2..А имеют конструкцию распределительного устройства клапанного типа и изготавливаются с напряжением 24В или 110В.

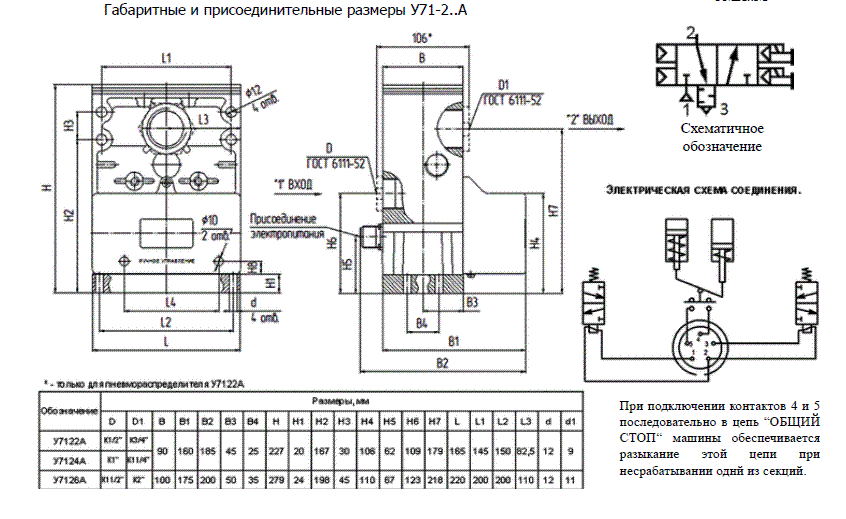

В зависимости от типоразмера (У71-22А, У71-24А, У71-26А) пневмораспределители имеют в корпусе резьбовые отверстия с конической резьбой соответственно «Вход/»Выход»:
— К½”/ К¾,
—К1”/ К1½”,
—К1½”/ К2”.

Виброустойчивость и вибропрочность соответствуют III степени жесткости по ГОСТ 28988.
Пневмораспределители устанавливаются на обратную поверхность в любом пространственном положении и крепятся с помощью четырех винтов через отверстия в корпусе распределителя или в его основании.
