Станции смазочные

С48-11М, С48-12М, С48-13М, С48-14М

Станция смазочная С48-1

Цена: 29500 руб.

Заказать "Станция смазочная С48-1"

Данное предложение не является публичной офертой! Цены могут отличаться.

Назначения

Станции смазочные С48-11М, С48-12М, С48-13М, С48-14М предназначены для нагнетания отфильтрованных масел в смазочные системы станков и других машин. Станции работают на жидком смазочном материале с кинематической вязкостью от 10-200 мм2/с и температурой от +5 до +50 С. Температура окружающей среды от +1 до +40 С, относительная влажность до 80%. Класс чистоты смазочного материала не ниже 14. Климатическое исполнение и категория размещения смазочных станций, предназначенных для тран с умеренным климатом - УХЛ4, для стран с тропическим климатом - О4.1.

Смазочная станция типа С48-1М содержит насосную установку, выполненную на базе шестеренног насоса с фланцевым электродвигателем, фильтр тонкой очистки с предохранительным клапаном, установленным на напорной линии насоса; резервуар, снабженный пробкой для слива смазочного материала и указателями уровня масла; заливной фильтр. Для заземления станции на электродвигателе предусмотрен болт заземления.
В заливной фильтр входят магнитный патрон, предназначенный для задержания ферромагнитных частичек, содержащихся в заливаемом масле, корпус с фильтрующей сеткой, фоздушный фильтр для очистки от пыли воздуха, поступающего в резервуар. Смазочная станция двухпоточного исполнения дополнительно содержит делитель основного потока на две части, клапан для независимой регулировки давления в каждом потоке, блок регулировки и контроля с электросигнализацией, золотник включения монометра. Делитель потока выполнен в виде двух дроссельных шайб, расположенных в корпусе блока регулировки. Блок регулировки и конроля содержит два клапана регулировки давления.

Технические характеристики

Основные параметры смазочных станций типа С48–1М и МС48М при их работе на чистом минеральном масле с кинематической вязкостью от 100 до 150 мм2/с приведены в документации.

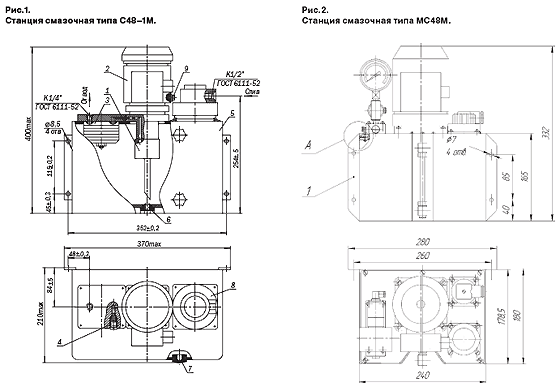

Станция МС48М является модифицированной станцией С48-1М и отличается от нее следующим:
–всасывание шестеренным насосом смазочного материала происходит через фильтр всасывающий (тонкость фильтрации 80 мкм), расположенный внутри бака;
– предохранительный клапан, находящийся на напорной линии насоса, установлен не в фильтре тонкой очистки, а в коробке клапанов, в результате чего давление нагнетания станции при определенных подачах увеличено до 3,0 МПа;
– добавлено реле уровня, позволяющее контролировать нижний уровень смазочного материала в баке автоматически;
– визуальное наблюдение за уровнем смазочного материала в баке осуществляется с помощью указателя уровня по всей высоте бака;
– на нагнетательной линии станции установлен манометр;
– сливная трубка расположена не в днище бака, а в нижнем угольнике указателя уровня.
